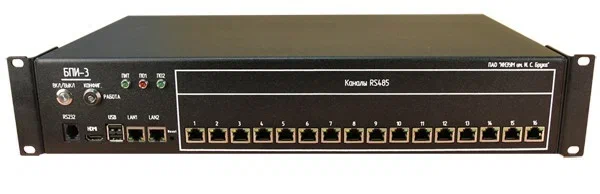

Блоки преобразования интерфейсов БПИ-2.3 и БПИ-3 - серверы последовательных портов, предназначенные для упрощения подключения оборудования с интерфейсом RS-485/422 к общей локальной сети или к сети Интернет.
Устройства могут быть применены в качестве серверов удаленных последовательных портов или в качестве интеллектуальных шлюзов данных (преобразователей протоколов), являясь вычислительным ядром системы с большим набором источников данных на интерфейсе RS-485. Программно поддерживаются промышленные протоколы ModBus-RTU/TCP (master/slave), OPC-UA, SMRS, SMTCP.
Поддерживается система программирования на языках стандарта МЭК-61131-3 с помощью САПР «ELPLC-LOGIC».
Устройства могут быть применены в качестве серверов удаленных последовательных портов или в качестве интеллектуальных шлюзов данных (преобразователей протоколов), являясь вычислительным ядром системы с большим набором источников данных на интерфейсе RS-485. Программно поддерживаются промышленные протоколы ModBus-RTU/TCP (master/slave), OPC-UA, SMRS, SMTCP.
Поддерживается система программирования на языках стандарта МЭК-61131-3 с помощью САПР «ELPLC-LOGIC».
Производство компании ПАО «ИНЭУМ им. И.С. Брука»
Возможность построения распределенной системы контроля и управления.
От 16 до 32 последовательных каналов RS-422/485/232 c поканальной гальванической изоляцией.
Не менее 2-х каналов Ethernet для связи с системами верхнего уровня.
Возможность интеграции интеллектуальных датчиков и модулей удаленного ввода.
Индикация на передней панели
Поддержка коммуникационных протоколов ModBus-RTU, ModBus-TCP, OPC-UA, SMTCP.
Программирование логики обработки данных с помощью САПР ELPLC-LOGIC на языках стандарта МЭК-61131-3 и MasterSCADA 4D.
Компоновка в телекоммуникационные стойки или настенные шкафы с установкой систем резервированного электропитания, а также с резервированными Ethernet-коммутаторами и media-конвертерами.
От 16 до 32 последовательных каналов RS-422/485/232 c поканальной гальванической изоляцией.
Не менее 2-х каналов Ethernet для связи с системами верхнего уровня.
Возможность интеграции интеллектуальных датчиков и модулей удаленного ввода.
Индикация на передней панели
Поддержка коммуникационных протоколов ModBus-RTU, ModBus-TCP, OPC-UA, SMTCP.
Программирование логики обработки данных с помощью САПР ELPLC-LOGIC на языках стандарта МЭК-61131-3 и MasterSCADA 4D.
Компоновка в телекоммуникационные стойки или настенные шкафы с установкой систем резервированного электропитания, а также с резервированными Ethernet-коммутаторами и media-конвертерами.
Архитектура микропроцессора: Эльбрус или ARM
Количество каналов RS-485/422: 16 или 32 (с поканальной гальванической изоляцией)
Количество каналов Ethernet:
- 2 канала 10/100/1000 Мбит/c в БПИ-3
- 1 канал 10/100/1000 Мбит/c и 1 канал 10/100 Мбит/c в БПИ-2.3
Количество каналов HDMI: 1 (только БПИ-3)
Количество каналов USB 2.0: 2 (только БПИ-3)
Операционная система: Astra Linux
Сетевые протоколы: HTTP, SSH, NTP, IPv4, DNS, DHCP, ARP, RFC2217, ModBUS-TCP, ModBUS-RTU, OPC-UA, SMRS, SM-TCP
Скорость передачи данных: до 115200 Кбит/с (опционально до 921600 Кбит/с)
Аппаратный ключ управления ПО: есть, 2 положения
Разъемы RS-485: RJ-45 (8 конт.)
Разъем RS-232C: RJ-14 (4 конт., для подключения консоли настройки – только в БПИ-3)
Способы настройки: SSH, serial-консоль, монитор + клавиатура (только для БПИ-3)
Материал корпуса: металл
Электропитание: 220 В (АС)
Потребляемая мощность: не более 35 ВА
Крепление корпуса: в стойку 19”
Диапазон рабочих температур, СO: 0 … +50/-40 … +55
Массогабаритные характеристики: 482х255х88 мм; 4,5 кг
