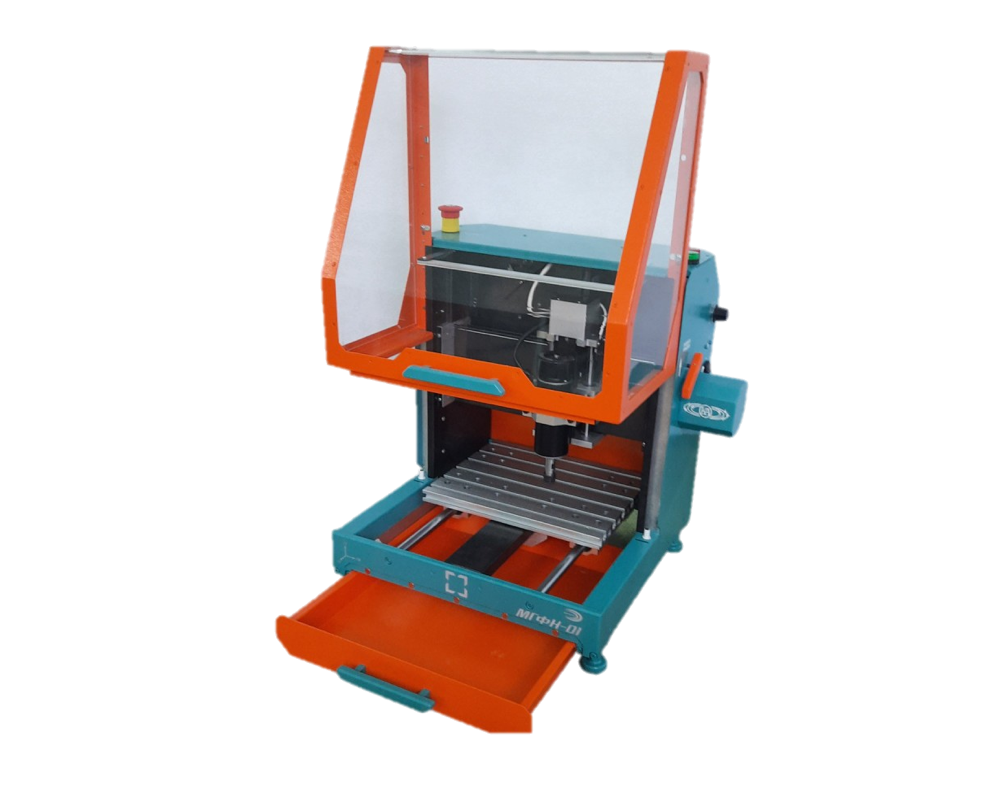

Гравировально-фрезерная машина с ЧПУ МГФН-01

Заказать
Гравировально-фрезерная машина с ЧПУ МГФН-01
Заказать

Настольная гравировально-фрезерная машина с программным управлением (станок с ЧПУ) предназначена для 2D/3D обработки таких материалов как мягкие металлы (латунь), дерево, МДФ, фанера, пластик и других. Вертикально-фрезерная машина, портального типа с программным управлением, предназначенная для выполнения операций фрезерования, сверления, гравировки и резки.

Машина обрабатывает заготовку по программе, посредством выполнения G-команд, через USB-порт ПК, при помощи управляющей станком бесплатной программы, устанавливаемой на ОС Windows, либо Linux. Машина подключается к источнику переменного тока однофазной сети 220В и не требует дополнительных инженерных коммуникаций, таких как воздушная магистраль и промышленная трехфазная сеть. Номинальная потребляемая мощность, не более 800 Вт.

Машина МГФН-01 разрешена к обращению на территории Таможенного союза и соответствует требованиям технических регламентов.

Базовая комплектация поставки:

  • Кабель USB Type B;
  • Оснастка для закрепления заготовок: станочные прижимы - 4 шт.;
  • Инструментальные цанги ER11: O3,175 мм., O4 мм., O6 мм.;
  • Ключ рожковый 13 мм.;
  • Ключ рожковый 17 мм.;
  • Кисть для уборки стружки;
  • Руководство по эксплуатации.

Дополнительные опции поставки:

  • ноутбук с установленным ПО, необходимым для работы машины;
  • дополнительная оснастка:+2 станочных прижима, станочные тиски;
  • дополнительный набор инструментальных цанг с шагом 1 мм;
  • набор для первого запуска: заготовки и управляющие программы и инструкции по наладке, при помощи которых, пользователь сможет получить первоначальные навыки в освоении работы машины;
  • отечественная CAM система «SprutCam» для разработки управляющих программ на языке G-code (преподавательские и ученические лицензии);
  • подстаночная тумба с ящиками для хранения инструмента и оснастки.

Программное обеспечение:

G-codeSender – бесплатная программа управления станком. Данная программа управления совместима с различными CAD/CAM системами (программами для создания и графической обработки рабочих файлов), в том числе, Artcam, Сгео, PowerMill, SprutCam, Solidcam и другими.

Область применения:

  • В образовательных целях (для средней, среднеспециальной и высшей школы) - моделизм, радиолюбительство, деревообработка для художественных поделок и т.д.;
  • Для малого бизнеса - ювелирное дело, изготовление рекламной и сувенирной продукции, кустарное производство.

Производство компании АО «ПО «Электроприбор»


  • Использует командный язык G-code;
  • используется ручная смена инструментов для удешевления конструкции;
  • конструкция ограждения машины обеспечивает оперативный доступ к шпинделю для зажима инструмента и к рабочему столу для закрепления заготовки;
  • оснащена лотком для удаления стружки и не требует дополнительного подключения пылесоса;
  • выполнена в виде единой конструкции с интегрированным блоком автоматики и управления;
  • обеспечивает высокую точность обработки за счет использования в конструкции полированных валов большого диаметра и шаро-винтовых пар диаметром 16 мм;
  • перемещение суппортов обеспечивает шаговые двигатели (ток фазы 2,5 А), управляемые контроллерами;
  • рабочий стол - дюралевая плита с т-образными пазами для удобства крепления заготовок;
  • имеет закрытое кабинетное ограждение и датчики открытия (специальный кожух для защиты от случайного доступа к рабочей зоне во время работы, с автоматическим отключением машины при попытке открыть крышку кожуха);
  • оснащена видимым с большого расстояния индикатором работы, сигнализирующем об аварийной ситуации;
  • машина имеет специальные присоединительные устройства для заземления;
  • включение машины блокируется с помощью ключа.

Рабочая зона XYZ

240x170x90 мм.

Размеры рабочего стола (ДхШ)

300x240 мм.

Максимальная скорость подачи

3000 мм/мин.

Частота вращения шпинделя

12000 об/мин.

Максимальный диаметр хвостовика обрабатывающего инструмента

7 мм.

Габариты (ДхШхВ)

530х500х550 мм.

Масса

40 кг.
